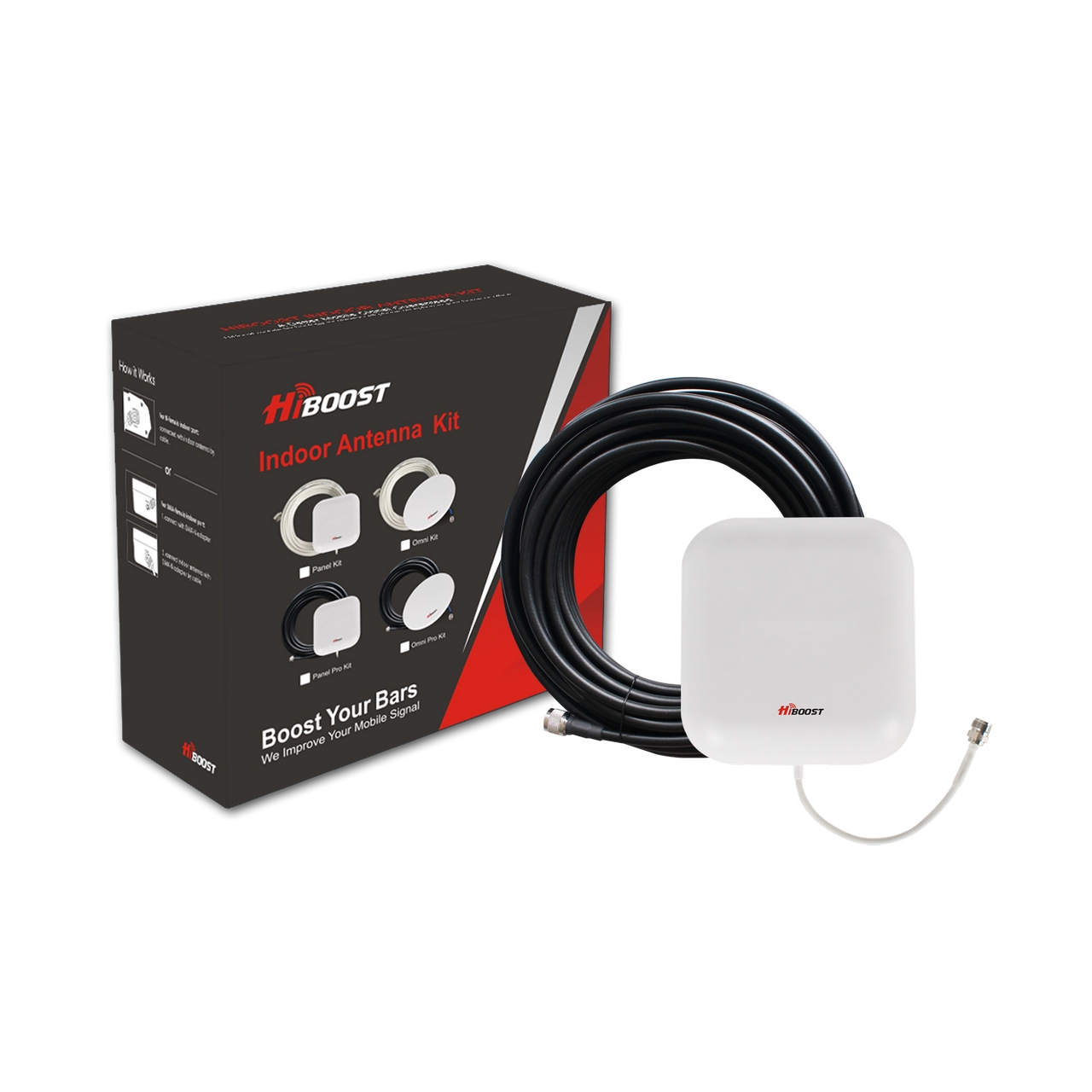

Panel PRO Kit - вътрешна плоска антена + 10.6 м 5D-FB кабел

Код: 80777 Категории: ,
  • 10.6 м 5D-FB кабел
  • Broadband (698-2700 MHz) вътрешна плоска антена
  • Компактен и лек
  • Лесна инсталация
  • Стабилна производителност, ниски загуби

Описание

HiBoost Panel PRO е допълнителен комплект аксесоари при необходимот от увеличение на покриваната област на работа на усилвателите.
Основно подходящ за по-мощните модели усилватели и за излъчване в конкретна посока.

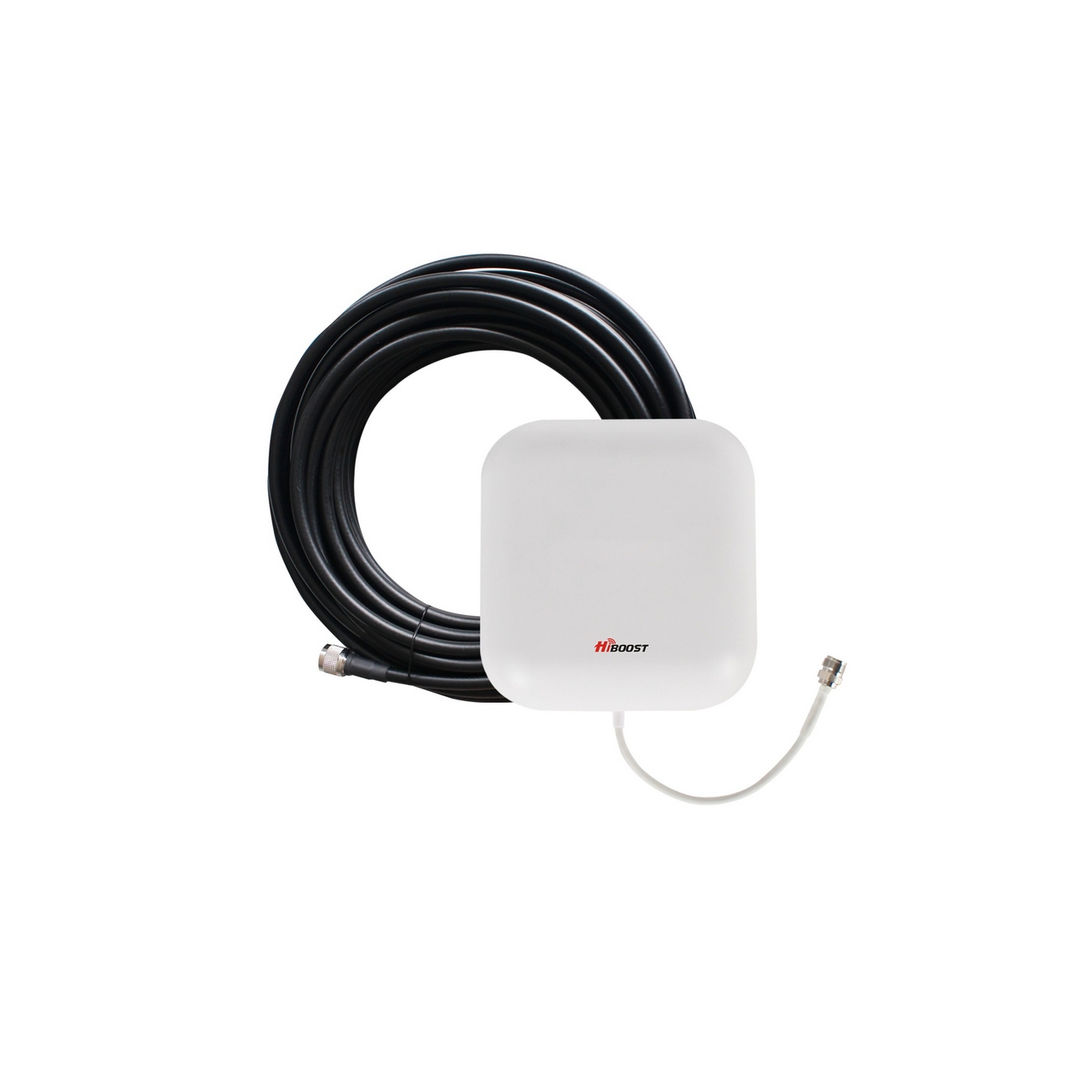

  1. вътрешна антена тип "панел"
  2. 10.6 м HiBoost 300 5D-FB кабел

Заб.: използването на по-дълъг кабел от включения в комплекта може да редуцира мощността на усилвателя

Допълнителна информация

АНТЕНА

,

HiBoost 300 кабел

конструкция на кабела
Елемент Материал Диаметър (мм)
Вътрешен проводник Copper Clad Aluminum 1.80
Изолационен слой Foam Polyethylene(FPE) 5.00
Външен проводник Aluminum Tape and Aluminum
Magnesium Alloy Braiding		 5.60
Обвивка Polyviny1 Chloride(PVC) 7.50

електрически свойства и механични параметри
Характерен импеданс (ohm) 50
Капацитивност (pF/m) 81
Velocity of Propagation(%) 82
Работна честота 1~6000 MHz
Работна температура (℃) -25~+70
Мин. радиус на огъване 75mm
VSWR 1~3000MHz≤1.20

затихване при типични честоти
Честота (MHz) Затихване (dB/100m)
400 MHz 13.00
900 MHz 23.7
1500 MHz 26.8
1800 MHz 29.7
2000 MHz 31.5
2500 MHz 35.8
3000 MHz 40.6
6000 MHz 66.5

Indoor Panel антена

Честотен обхват 698-806/806-960/1710-2700MHz
Усилване 5±0.5/6±0.5/7±0.5dBi
Поляризация Vertical
Horizontal Beamwidth 80°/80°/65°
Vertical Beamwidth 73°/70°/60°
Front-To-Back Ratio > 8/> 10/> 15
VSWR ≤1.8
PIM, 3rd Order, 2 x 2 W ≤-140dBc
Входен импеданс 50Ω
Макс. мощност 50W
Конектор N-Female
Тегло 0,38 kg
Размери 180*170*60mm
Защита от мълнии DC Ground
Монтажен комплект On-wall
Работна температура -55 to +60℃
Цвят White
