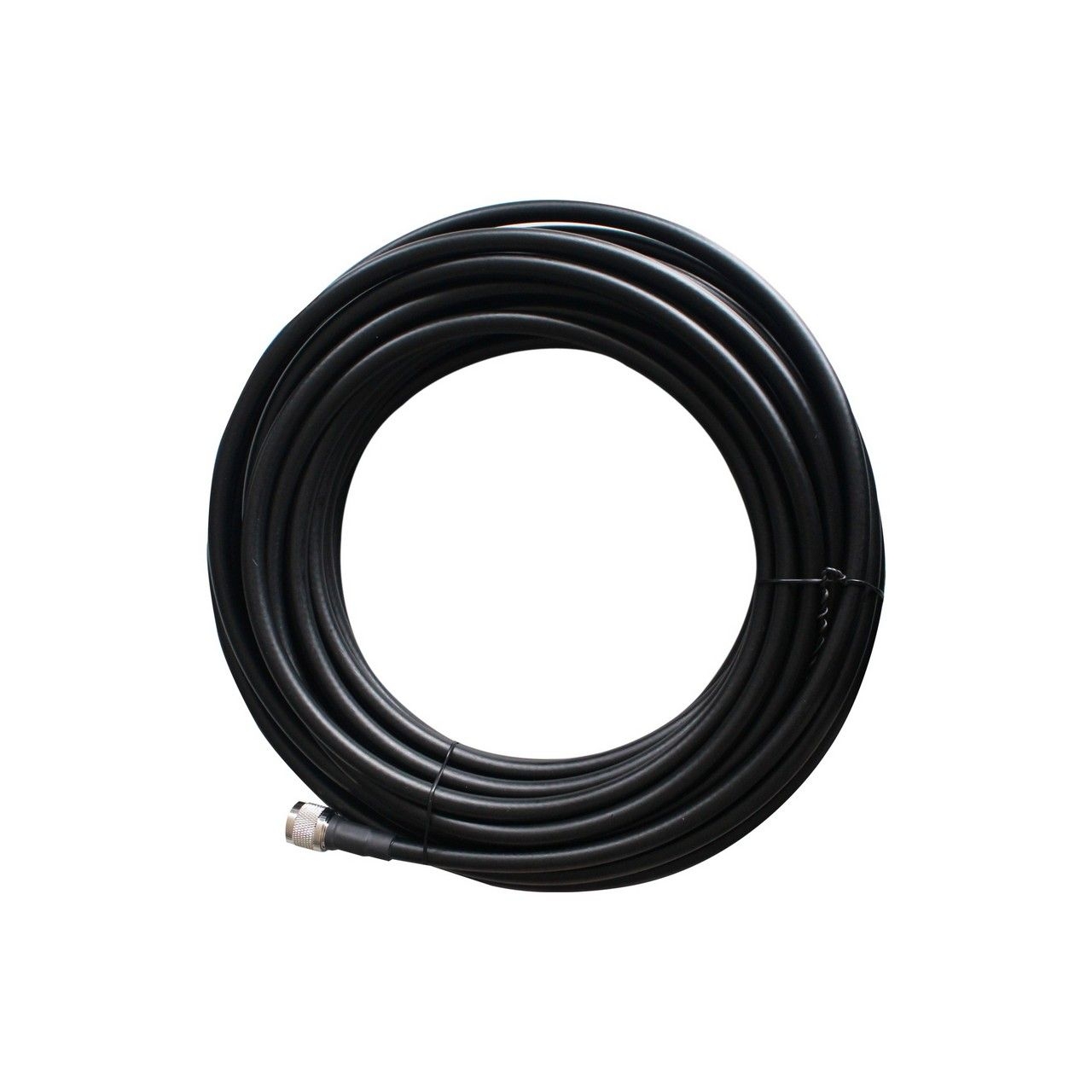

HiBoost300 кабел, 5D-FB, 20 м

Код: 81750 Категории: ,
  • 20 м дължина
  • Ниски загуби
  • Лек, гъвкав и устойчив
  • Ниски забавяния на предаване
  • Минимално затихване

Описание

HiBoost300 5D-FB е low-loss кабел с дължина 20 метра и N-Male накрайници от двете страни. Изпраща RF сигнал в обхвата 0 - 6 GHz, Съвсместим с всички HiBoost усилватели
Заб.:
използването на по-дълъг кабел от включения в комплекта може да редуцира мощността на усилвателя

конструкция на кабела

Елемент Материал Диаметър (мм)
Вътрешен проводник Copper Clad Aluminum 1.80
Изолационен слой Foam Polyethylene(FPE) 5.00
Външен проводник Aluminum Tape and Aluminum Magnesium Alloy Braiding 5.60
Обвивка Polyviny1 Chloride(PVC) 7.50

електрически свойства и механични параметри

Характерен импеданс (ohm) 50
Капацитивност (pF/m) 81
Velocity of Propagation(%) 82
Работна честота 1~6000 MHz
Работна температура (℃) -25~+70
Мин. радиус на огъване 75mm
VSWR 1~3000MHz≤1.20

затихване при типични честоти

Честота (MHz) Затихване (dB/100m)
400 MHz 13.00
900 MHz 23.7
1500 MHz 26.8
1800 MHz 29.7
2000 MHz 31.5
2500 MHz 35.8
3000 MHz 40.6
6000 MHz 66.5
